05: RangierBf. Struchtrup
2 Segmente
zus. 370 X 80 cm

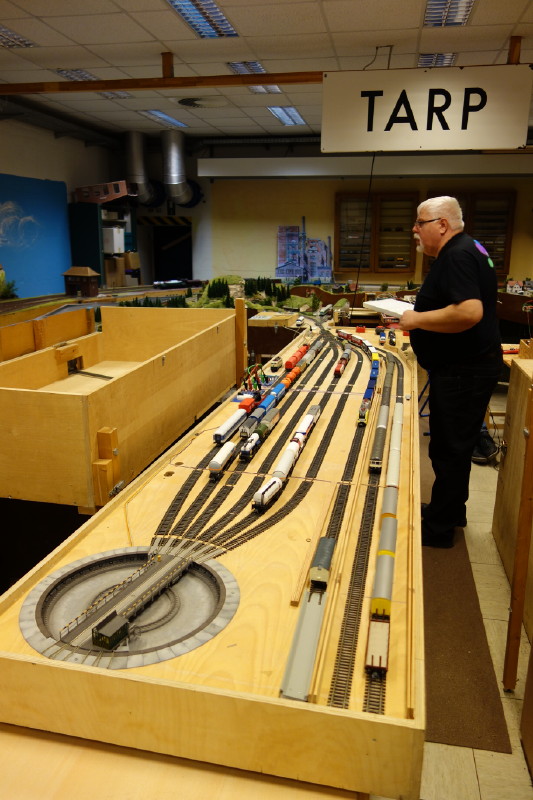

Wie der Kenner sofort bemerkt hat handelt es sich hierbei nicht um ein vielfältig verwendbares Modul, sondern vielmehr um einen Teil des Moduls "Gleis3eck", welches nur an dieses angeschlossen werden kann. Beim Betrieb dient uns die Abstellgruppe als "Schatten"- bahnhof, als Gelegenheit zum Warten von Tfz, zum Eingleisen von frischem Rollmaterial - oder auch zum Zusammenstellen von Güterzügen bei Betrieb mit Wagenkarten und Frachtzetteln (in die Nut der Leisten bei den hinteren 2 Gleisen kommen die Wagenkarten mit den Frachtaufträgen, den dazu passenden Waggon stellt man davor - s.u.).
Wagenkarten & Frachtzettel

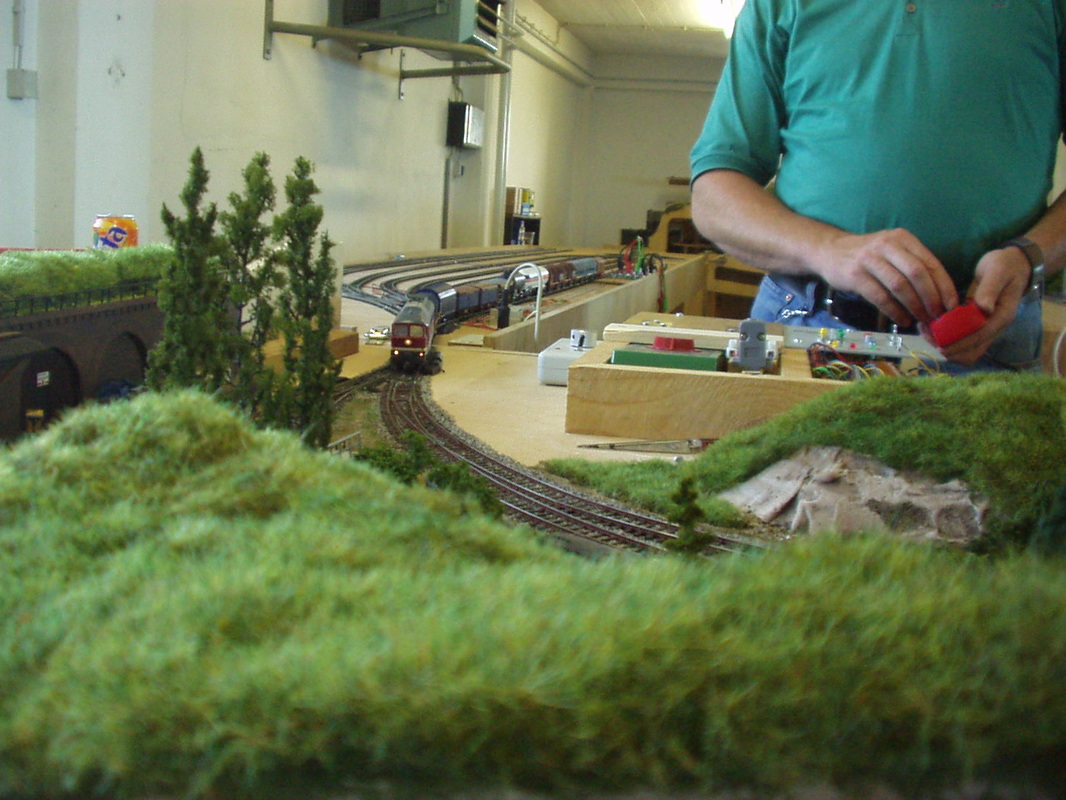

Die Ludmilla verläßt Struchtrup RBf
einmal von links...
...und einmal von rechts!

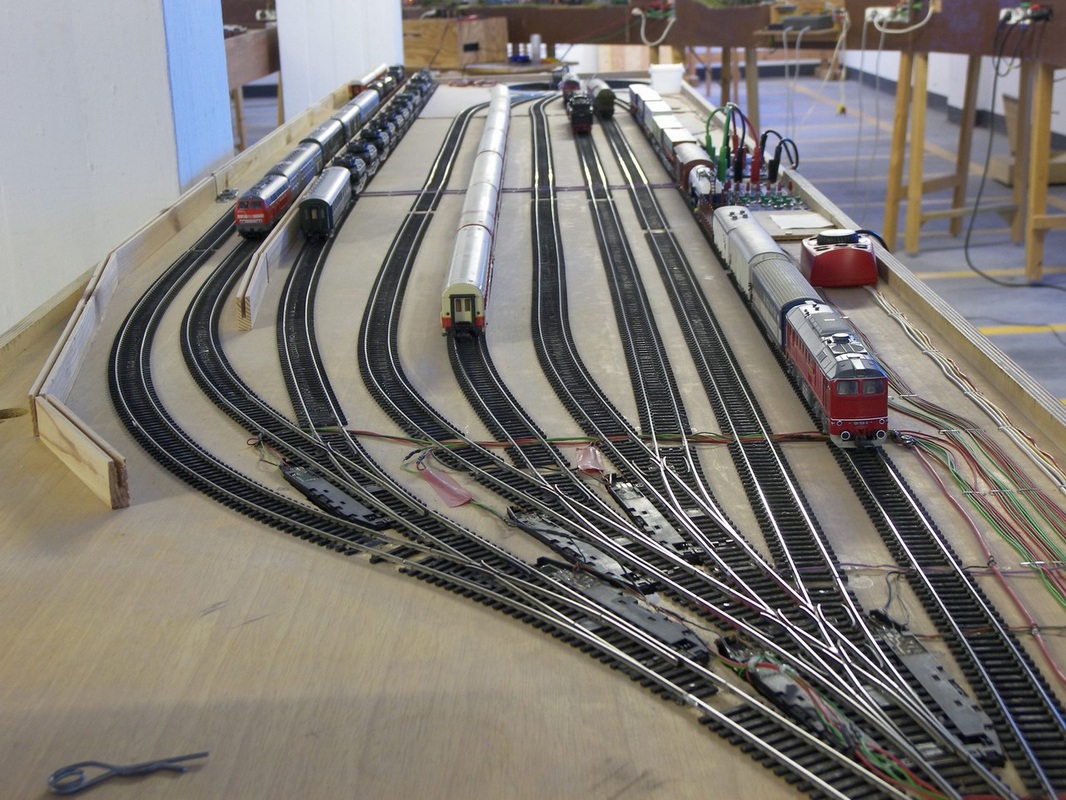

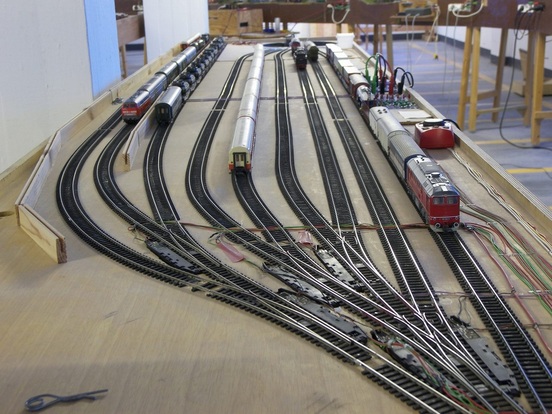

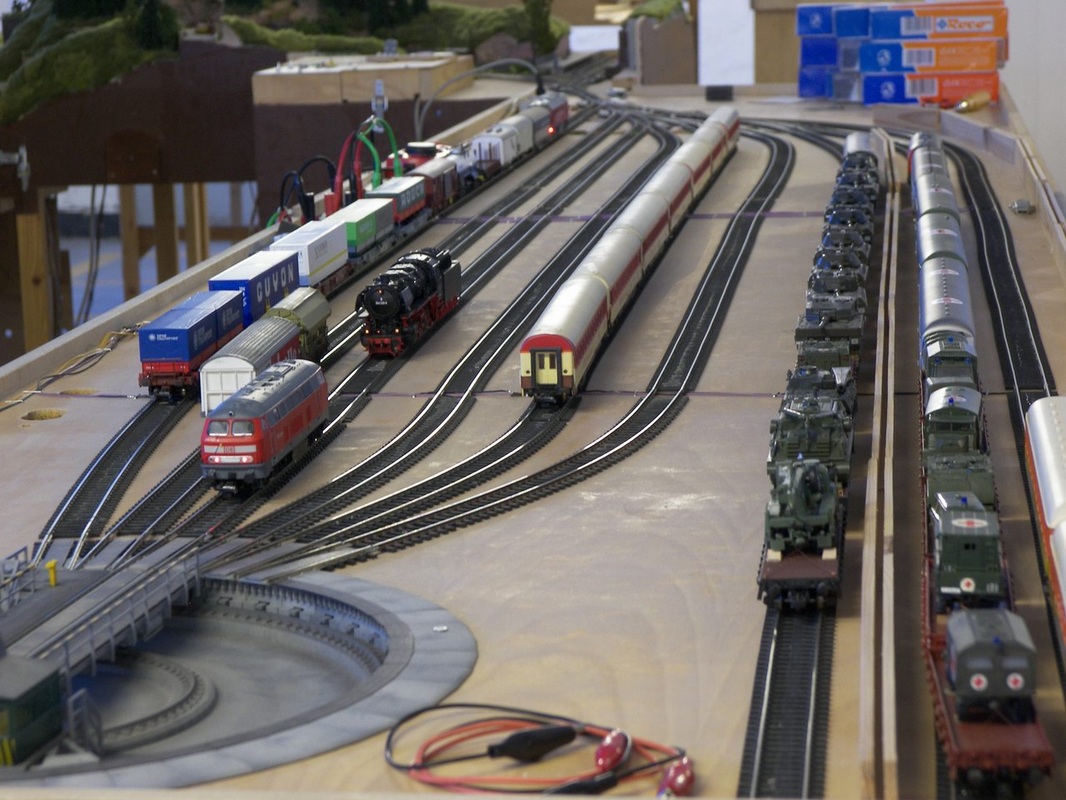

Auf 2 ausgedienten Türblättern wurde älteres Roco- Gleismaterial und eine gebrauchte Fleischmann-Drehscheibe verlegt - die Verwendung der 3-Weg-Weichen bringt zwar mehr nutzbare Gleislänge, aber auch technische Probleme (die Antriebe mussten z.B. umgedreht werden, damit vor allem längere Waggons nicht dran hängenbleiben).
Auf den beiden Stellpulten (für jedes Segment eins - miteinander verbunden durch 4 Kabel für Fahr- und Wechselstrom) sind neben den Tastern für die Weichenstellung und dem Drehscheibenschalter noch jede Menge Kippschalter zum Parken von maximal 20 Analog-Tfz - im Digitalbetrieb werden diese in der Regel nicht benötigt.
